◎產品簡述
金軒電氣限流電抗器是串聯連接在0.4-63kV輸變電系統中,在系統發生故障時,用以限制短路電流,使短路電流降至其后設備的允許值?,F(xiàn)在電力系統用的各類電抗器,往往是固定電感式的電抗器,但是系統電壓很不穩定,再加之設備更新?lián)Q代、增容或者改造,就需要不同阻值的電抗器來適應電網及變頻器、直流調速器、軟啟動器等設備的正常運行,更好的濾除諧波干擾,限制短路電流和突發電流對電機的影響。
◎執行標準
1.GB/T 10229-1988電抗器標準
2.JB5346-1998串聯電抗器標準
3.IEC289:1987電抗器標準
4.絕緣等級:F級或H級
◎使用條件
1.海拔不超過2000m。
2.環境溫度-25℃~+45℃,相對濕度不超過90%。
3.電源電壓的波形近似于正弦波。
4.周圍無有害氣體,無易燃易爆物品。
5.周圍環境應有良好的通風條件,如裝在柜內,應加裝通風設備。

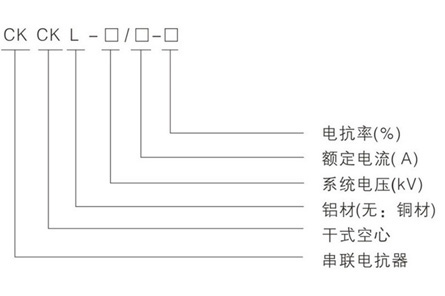

◎型號含義

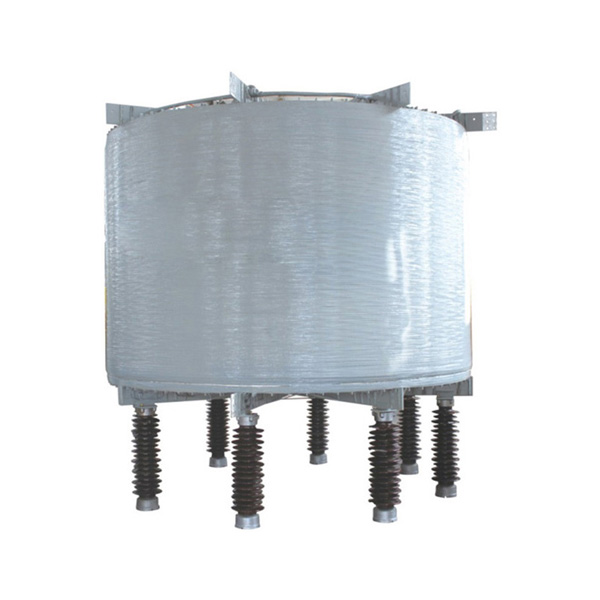

10kV CKGKL干式空心串聯電抗器系列技術參數
型號 |
并聯電容器組容量 |
電容額定電壓 |
額定電抗率 |
單相容量 |
額定端電壓 |
額定電流 |
額定電感 |
短時電流(2s) |
外形尺寸 |
相間距 |
底角安裝直徑 |
損耗 |
(kVar) |
(kV) |
(%) |
(kVar) |
(V) |
(A) |
(mH) |
(kA) |
D×H(mm) |
(mm) |
(mm) |
(kW) |
CKGKL-2/11/√3-1 |
600 |
11√3 |
1 |
2 |
63.5 |
31.49 |
6.42 |
0.79 |
Φ700×450 |
335 |
Φ500 |
0.16 |
CKGKL-12/11/√3-6 |
11√3 |
6 |
12 |
381.1 |
31.49 |
38.52 |
0.53 |
Φ750×510 |
335 |
Φ500 |
0.61 |
CKGKL-24/12√3-12 |
12√3 |
12 |
24 |
831.4 |
28.87 |
91.67 |
0.25 |
Φ850×550 |
335 |
Φ550 |
1.03 |
CKGKL-3/11/√3-1 |
900 |
11√3 |
1 |
3 |
63.5 |
47.24 |
4.28 |
1.18 |
Φ700×460 |
335 |
Φ500 |
0.22 |
CKGKL-18/11/√3-6 |
11√3 |
6 |
18 |
381.1 |
47.24 |
25.68 |
0.71 |
Φ850×640 |
335 |
Φ550 |
0.83 |
CKGKL-36/12/√3-12 |
12√3 |
12 |
36 |
831.4 |
43.3 |
61.12 |
0.36 |
Φ900×530 |
335 |
Φ600 |
1.4 |
CKGKL-4/11/√3-1 |
1200 |
11√3 |
1 |
4 |
63.5 |
62.98 |
3.21 |
1.58 |
Φ700×450 |
335 |
Φ500 |
0.27 |
CKGKL-24/11/√3-6 |
11√3 |
6 |
24 |
381.1 |
62.98 |
19.26 |
1.05 |
Φ850×640 |
335 |
Φ550 |
1.03 |
CKGKL-48/12/√3-12 |
12√3 |
12 |
48 |
831.4 |
57.74 |
45.83 |
0.49 |
Φ900×510 |
335 |
Φ600 |
1.73 |
CKGKL-5/11/√3-1 |
1500 |
11√3 |
1 |
5 |
63.5 |
78.73 |
2.57 |
1.97 |
Φ700×460 |
335 |
Φ500 |
0.32 |
CKGKL-30/11/√3-6 |
11√3 |
6 |
30 |
381.1 |
78.73 |
15.41 |
1.32 |
Φ850×640 |
335 |
Φ550 |
1.22 |
CKGKL-60/12/√3-12 |
12√3 |
12 |
60 |
831.4 |
72.17 |
36.67 |
0.6 |
Φ700×450 |
335 |
Φ850 |
2.05 |
CKGKL-6/1/√3-1 |
1800 |
11√3 |
1 |
6 |
63.5 |
94.47 |
2.14 |
2.36 |
Φ700×460 |
335 |
Φ500 |
0.36 |
CKGKL-36/11√3-6 |
11√3 |
6 |
36 |
381.1 |
94.47 |
12.84 |
1.58 |
Φ800×640 |
335 |
Φ550 |
1.4 |
CKGKL-72/12/√3-12 |
12√3 |
12 |
72 |
831.4 |
86.6 |
30.56 |
0.73 |
Φ1100×620 |
335 |
Φ850 |
2.35 |
CKGKL-7/11/√3-1 |
2100 |
11√3 |
1 |
7 |
63.5 |
110.22 |
1.83 |
2.76 |
Φ780×450 |
335 |
Φ500 |
0.41 |
CKGKL-42/11/√3-6 |
11√3 |
6 |
42 |
381.1 |
110.22 |
11.01 |
1.84 |
Φ850×620 |
335 |
Φ650 |
1.57 |
CKGKL-42/12/√3-6 |
12√3 |
6 |
42 |
415.7 |
101.04 |
13.1 |
1.69 |
Φ850×640 |
335 |
Φ650 |
1.57 |
CKGKL-84/12/√3-12 |
12√3 |
12 |
84 |
831.4 |
101.04 |
26.19 |
0.85 |
Φ1200×680 |
335 |
Φ1000 |
2.64 |
CKGKL-8/11/√3-1 |
2400 |
11√3 |
1 |
8 |
63.5 |
125.96 |
1.61 |
3.15 |
Φ700×520 |
335 |
Φ500 |
0.45 |
CKGKL-48/11/√3-6 |
11√3 |
6 |
48 |
381.1 |
125.96 |
9.63 |
2.11 |
Φ850×620 |
335 |
Φ650 |
1.73 |
CKGKL-48/12/√3-6 |
12√3 |
6 |
48 |
415.7 |
115.47 |
11.46 |
1.93 |
Φ850×660 |
335 |
Φ650 |
1.73 |
CKGKL-96/12/√3-12 |
12√3 |
12 |
96 |
831.4 |
115.47 |
22.92 |
0.96 |
Φ1200×650 |
335 |
Φ1000 |
2.91 |
CKGKL-9/11/√3-1 |
2700 |
11√3 |
1 |
9 |
63.5 |
141.71 |
1.43 |
3.54 |
Φ700×540 |
335 |
Φ500 |
0.49 |
CKGKL-54/11/√3-6 |
11√3 |
6 |
54 |
381.1 |
141.71 |
8.56 |
2.37 |
Φ850×620 |
335 |
Φ650 |
1.89 |
CKGKL-54/12/√3-6 |
12√3 |
6 |
54 |
415.7 |
129.9 |
10.19 |
2.17 |
Φ850×660 |
335 |
Φ650 |
1.89 |
CKGKL-108/12/√3-12 |
12√3 |
12 |
108 |
831.4 |
129.9 |
20.37 |
1.09 |
Φ1250×630 |
335 |
Φ1050 |
3.18 |
CKGKL-10/11/√3-1 |
3000 |
11√3 |
1 |
10 |
63.5 |
157.46 |
1.28 |
3.94 |
Φ700×580 |
335 |
Φ500 |
0.53 |
CKGKL-60/11/√3-6 |
11√3 |
6 |
60 |
381.1 |
157.46 |
7.7 |
2.63 |
Φ850×620 |
335 |
Φ650 |
2.05 |
CKGKL-60/12/√3-6 |
12√3 |
6 |
60 |
415.7 |
144.34 |
9.17 |
2.42 |
Φ850×660 |
335 |
Φ650 |
2.05 |
CKGKL-120/12/√3-12 |
12√3 |
12 |
120 |
831.4 |
144.43 |
18.83 |
1.2 |
Φ1300×640 |
335 |
Φ1100 |
3.44 |
CKGKL-12/11/√3-1 |
3600 |
11√3 |
1 |
12 |
63.5 |
188.95 |
1.07 |
4.73 |
Φ700×590 |
335 |
Φ500 |
0.61 |
10kV CKGKL干式空心串聯電抗器系列技術參數
型號 |
并聯電容器組容量 |
電容額定電壓 |
額定電抗率 |
單相容量 |
額定端電壓 |
額定電流 |
額定電感 |
短時電流(2s) |
外形尺寸 |
相間距 |
底角安裝直徑 |
損耗 |
(kVar) |
(kV) |
(%) |
(kVar) |
(V) |
(A) |
(mH) |
(kA) |
D×H(mm) |
(mm) |
(mm) |
(kW) |
CKGKL-280/12/√3-12 |
|
12√3 |
12 |
280 |
831.4 |
336.79 |
7.86 |
2.81 |
Φ1500×730 |
335 |
Φ1300 |
6.5 |
CKGKL-24/11/√3-1 |
600 |
11√3 |
1 |
24 |
63.5 |
377.89 |
54 |
9.45 |
Φ850×550 |
335 |
Φ550 |
1.03 |
CKGKL-144/11/√3-6 |
|
11√3 |
6 |
144 |
381.1 |
377.89 |
3.21 |
6.31 |
Φ1050×660 |
335 |
Φ850 |
3.95 |
CKGKL-144/12/√3-6 |
900 |
12√3 |
6 |
144 |
415.7 |
346.41 |
3.82 |
5.78 |
Φ1050×690 |
335 |
Φ850 |
3.96 |
CKGKL-288/12/√3-12 |
|
12√3 |
12 |
288 |
831.4 |
346.41 |
7.64 |
2.89 |
Φ1500×730 |
335 |
Φ1300 |
6.73 |
CKGKL-25/11√3-1 |
1200 |
11√3 |
1 |
26 |
63.5 |
409.38 |
0.49 |
10.25 |
Φ850×550 |
335 |
Φ550 |
1.09 |
CKGKL-156/11√3-6 |
11√3 |
6 |
156 |
381.1 |
409.38 |
2.96 |
6.85 |
Φ1110×660 |
335 |
Φ890 |
4.19 |
CKGKL-150/12√3-6 |
|
12√3 |
6 |
156 |
415.7 |
375.68 |
3.52 |
6.28 |
Φ1110×690 |
335 |
Φ5890 |
4.19 |
CKGKL-312/12√3-12 |
1500 |
12√3 |
12 |
312 |
831.4 |
375.68 |
7.04 |
3.14 |
Φ1500×740 |
335 |
Φ1300 |
7.05 |
CKGKL-28/11√3-1 |
|
11√3 |
1 |
28 |
63.5 |
440.89 |
0.46 |
11.03 |
Φ850×550 |
335 |
Φ550 |
1.16 |
CKGKL-168/11√3-6 |
1800 |
11√3 |
6 |
168 |
381.1 |
440.89 |
2.75 |
7.36 |
Φ1110×660 |
335 |
Φ890 |
4.43 |
CKGKL-168/12√3-6 |
|
12√3 |
6 |
168 |
415.7 |
404.15 |
3.27 |
6.75 |
Φ1110×690 |
335 |
Φ890 |
4.43 |
CKGKL-336/12√3-12 |
|
12√3 |
12 |
336 |
831.4 |
404.15 |
6.55 |
3.37 |
Φ1500×740 |
335 |
Φ1300 |
7.46 |
CKGKL-30/11√3-1 |
2100 |
11√3 |
1 |
30 |
63.5 |
472.38 |
0.43 |
11.81 |
Φ850×580 |
335 |
Φ550 |
1.22 |
CKGKL-180/11√3-6 |
|
11√3 |
6 |
180 |
381.1 |
472.38 |
2.57 |
7.89 |
Φ1200×600 |
335 |
Φ990 |
4.67 |
CKGKL-180/12√3-6 |
|
12√3 |
6 |
180 |
415.7 |
433.01 |
3.06 |
7.23 |
Φ1200×630 |
335 |
Φ990 |
4.67 |
CKGKL-360/12√3-12 |
2400 |
12√3 |
12 |
360 |
831.4 |
433.01 |
6.11 |
3.61 |
Φ1500×780 |
335 |
Φ1300 |
7.85 |
CKGKL-32/11√3-1 |
|
11√3 |
1 |
32 |
63.5 |
503.87 |
0.4 |
12.6 |
Φ850×580 |
335 |
Φ550 |
1.28 |
CKGKL-192/11√3-6 |
|
11√3 |
6 |
192 |
381.1 |
503.87 |
2.41 |
8.42 |
Φ1250×620 |
335 |
Φ1040 |
4.9 |
CKGKL-192/12√3-6 |
2700 |
12√3 |
6 |
192 |
415.7 |
461.88 |
2.87 |
7.72 |
Φ1250×650 |
335 |
Φ1040 |
4.9 |
CKGKL-384/12√3-12 |
|
11√3 |
12 |
384 |
831.4 |
461.88 |
5.73 |
3.86 |
Φ1500×780 |
335 |
Φ1300 |
8.24 |
CKGKL-33.3/11√3-1 |
|
11√3 |
1 |
33.3 |
63.5 |
524.87 |
0.39 |
13.13 |
Φ850×580 |
335 |
Φ550 |
1.32 |
CKGKL-200/11√3-6 |
3000 |
11√3 |
6 |
200 |
381.1 |
524.87 |
2.31 |
8.77 |
Φ1250×620 |
335 |
Φ1040 |
5.05 |
CKGKL-200/12√3-6 |
|
12√3 |
6 |
200 |
415.7 |
481.13 |
2.75 |
8.04 |
Φ1250×650 |
335 |
Φ1040 |
5.05 |
CKGKL-400/12√3-12 |
3600 |
12√3 |
12 |
400 |
831.4 |
481.13 |
5.5 |
4.01 |
Φ1500×780 |
335 |
Φ1300 |
8.5 |
