◎產品簡述
干式鐵芯串聯電抗器適用于交流50Hz,額定工作電壓6-35kV的電力系統,干式鐵芯串聯電抗器是電力系統無功補償裝置的重要配套設備。電容器在補償容性無功率的時候,往往會受到諧波電流,合閘涌流及操作過電壓的影響,造成電容損壞和功率因數降低,為此需要在電容器前端加裝串聯電抗器,用以抑制和吸收諧波,保護電容器,避免諧波電壓電流幾沖擊電壓電流影響,改善電能質量提高系統功率因數,延長電容器使用壽命。
◎產品特點
1.該產品分為三相,為鐵芯干式;
2.鐵芯采用優良冷軋硅鋼片,經高速?zèng)_床沖剪,具有毛刺小、規則均勻、
疊片整齊優美,確保電抗器運行低溫升低噪聲的性能;
3.線圈采用優良絕緣導線,經專用機器繞制,具有平整度好,外形美觀
的優點:
4.電抗器裝配過程中,所有夾件經過防腐蝕處理,關鍵夾件采用無磁材
料,并經預烘一真空浸漆一熱烘固化這**程,使電抗器線圈及鐵芯牢
固成為一體,大大減少了運行時溫升及噪聲,有效提高了電抗器品質
因數及減少諧波的效果。
◎使用環境
1.海拔高度不超過2000米;
2.運行環境溫度-25度至+45度,相對溫度不超過90%:
3.周圍無有害氣體,無易燃易爆物品;
4.周圍環境應有良好的通風條件,如裝在柜內,應加裝通風設備。
◎性能指示及技術參數
1.可用于電容電壓為:0.4kV 0.45kV 0.48kV 0.525kV 0.66kV 0.69kV;
2.電抗率為:1% 6% 7% 12% 14%;
3.耐壓等級為:3kV/min絕緣等級:B級、F級、H級,噪聲≤65dB,過載能力≤1.35倍以內連續工作
◎型號含義
400V系統,三相,匹配電容器電壓:450V/480V
低壓電容器用串聯電抗器型號
|
匹配電容器容量
(kVar)
|
電抗器容量
(kVar)
|
外形尺寸L×W×H(mm)
|
A×B
|
CKSG-0.6/0.45-6%
|
10
|
0.6
|
155*135*165
|
80*75-8
|
CKSG-0.7/0.45-7%
|
10
|
0.7
|
155*145*165
|
80*85-8
|
CKSG-0.9/0.45-6%
|
15
|
0.9
|
190*140*185
|
80*85-8
|
CKSG-1.05/0.45-7%
|
15
|
1.05
|
190*145*185
|
80*85-8
|
CKSG-1.2/0.45-6%
|
20
|
1.2
|
190*150*185
|
80*85-8
|
CKSG-1.4/0.45-7%
|
20
|
1.4
|
190*155*185
|
80*95-8
|
CKSG-1.5/0.45-6%
|
25
|
1.5
|
190*160*185
|
80*95-8
|
CKSG-1.75/0.45-7%
|
25
|
1.75
|
225*150*215
|
120*85-12
|
CKSG-1.8/0.45-6%
|
30
|
1.8
|
225*155*215
|
120*85-12
|
CKSG-2.1/0.45-7%
|
30
|
2.1
|
225*165*215
|
120*95-12
|
CKSG-2.4/0.45-6%
|
40
|
2.4
|
225*185*215
|
120*105-12
|
CKSG-2.8/0.45-7%
|
40
|
2.8
|
225*190*215
|
120*115-12
|
CKSG-3.0/0.45-6%
|
50
|
3
|
225*195*215
|
120*115-12
|
CKSG-3.5/0.45-7%
|
50
|
3.5
|
260*190*245
|
135*105-12
|
CKSG-3.6/0.45-6%
|
60
|
3.6
|
260*195*245
|
135*105-12
|
CKSG-4.2/0.45-7%
|
60
|
4.2
|
260*200*245
|
135*115-12
|
CKSG-4.8/0.45-6%
|
80
|
4.8
|
260*205*245
|
135*115-12
|
CKSG-5.6/0.45-7%
|
80
|
5.6
|
260*210*245
|
135*125-12
|
備注:以上參數僅為典型參考,可根據客戶要求定做,我公司保留對數據變更的權利

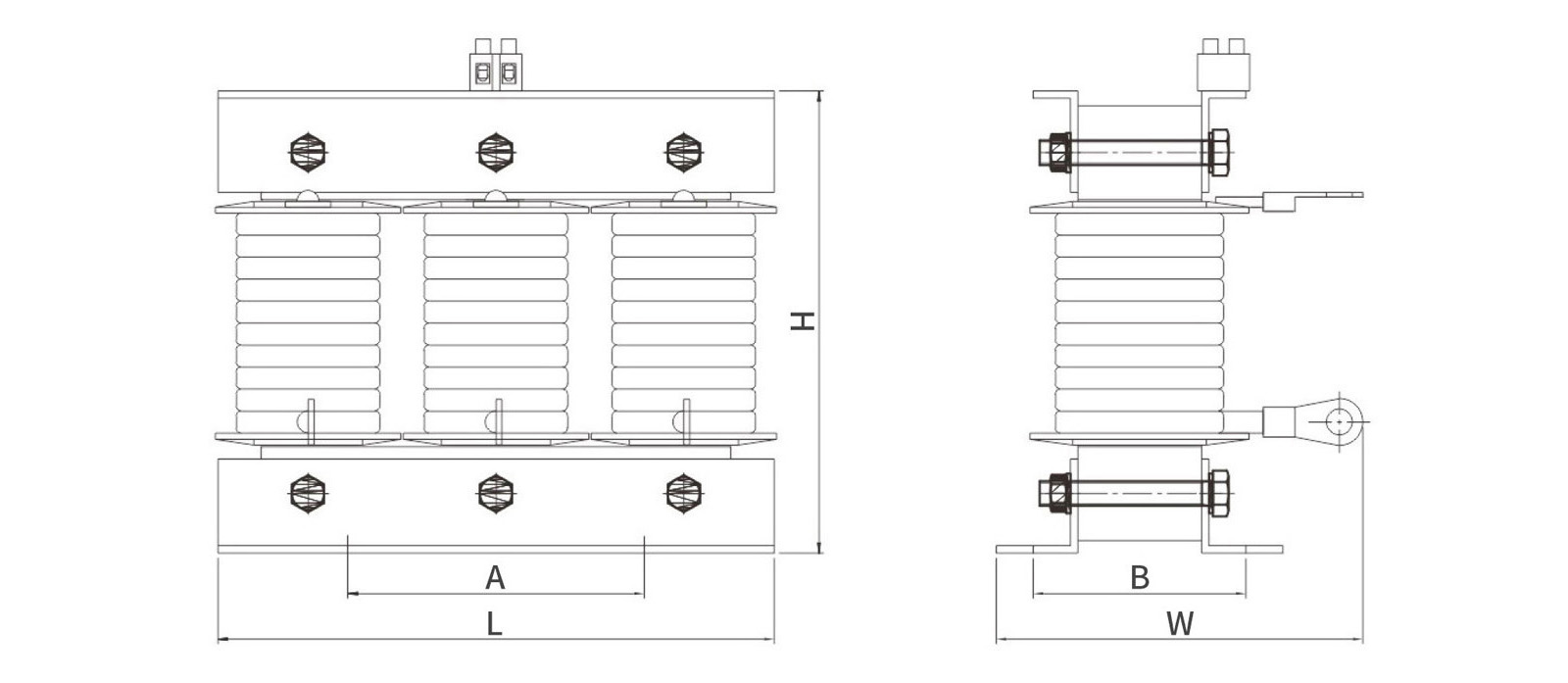

◎CKSG電抗器示意圖
