◎產品簡述
電容器在補償容性無功率的時候,往往會受到諧波電流,合閘涌流及操作過電壓的影響,造成電容損壞和功率因數
降低,為此需要在電容器前端加裝串聯電抗器,用以抑制和吸收諧波,保護電容器,避免諧波電壓電流幾沖擊電壓電流
影響,改善電能質量提高系統功率因數,延長電容器使用壽命。
◎產品特點
1.該產品分為單相,為鐵芯干式;
2.鐵芯采用優良冷軋硅鋼片,經高速?zèng)_床沖剪,具有毛刺小、規則
均勻、疊片整齊優美,確保電抗器運行低溫升低噪聲的性能;
3.線圈采用優良絕緣導線,經專用機器繞制,具有平整度好,外形
美觀的優點;
4.電抗器裝配過程中,所有夾件經過防腐蝕處理,關鍵夾件采用無
磁材料,并經預烘一真空浸漆一熱烘固化這**程,使電抗器線圈
及鐵芯牢固成為一體,大大減少了運行時溫升及噪聲,有效提高
了電抗器品質因數及減少諧波的效果。
◎使用環境
1.海拔高度不超過2000米;
2.運行環境溫度-25度至+45度,相對溫度不超過90%:
3.周圍無有害氣體,無易燃易爆物品;
4.周圍環境應有良好的通風條件,如裝在柜內,應加裝通風設備。
◎性能指示及技術參數
1.可用于電容電壓為:0.23kV 0.25kV 0.28kV 0.3kV:
2.電抗率為:1% 6% 7% 12% 14%;
3.耐壓等級為:3kV/min絕緣等級:B級、F級、H級,噪聲≤65dB,過載能力≤1.35倍以內連續工作。

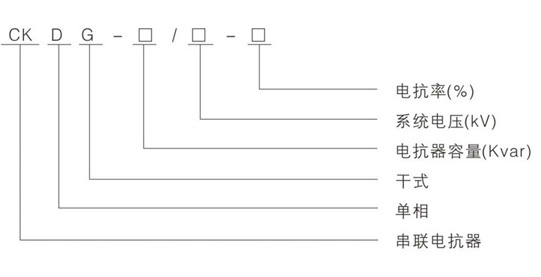

◎型號含義
220V系統單相匹配電容器電壓:250V/280V
低壓電容器用串聯電抗器型號
|
匹配電容器容量
(kVar)
|
電抗器容量
(kVar)
|
外形尺寸
L×W×H(mm)
|
安裝尺寸
A×B
|
CKDG-0.3/0.28-6%
|
5
|
0.3
|
115*140*135
|
90*65-6
|
CKDG-0.35/0.28-7%
|
5
|
0.35
|
115*150*135
|
90*75-6
|
CKDG-0.6/0.28-6%
|
10
|
0.6
|
132*160*150
|
100*90-6
|
CKDG-0.7/0.28-7%
|
10
|
0.7
|
132*170*150
|
100*100-6
|
CKDG-0.9/0.28-6%
|
15
|
0.9
|
150*170*160
|
120*103-8
|
CKDG-1.05/0.28-7%
|
15
|
1.05
|
150*150*210
|
120*90-12
|
CKDG-1.2/0.28-6%
|
20
|
1.2
|
150*160*210
|
120*100-12
|
CKDG-1.4/0.28-7%
|
20
|
1.4
|
150*170*210
|
120*110-12
|
CKDG-1.5/0.28-6%
|
25
|
1.5
|
150*175*210
|
120*110-12
|
CKDG-1.75/0.28-7%
|
25
|
1.75
|
180*190*245
|
135*105-12
|
CKDG-1.8/0.28-6%
|
30
|
1.8
|
180*195*245
|
135*105-12
|
CKDG-2.1/0.28-7%
|
30
|
2.1
|
180*200*245
|
135*105-12
|
CKDG-2.4/0.28-6%
|
40
|
2.4
|
180*210*245
|
135*115-12
|

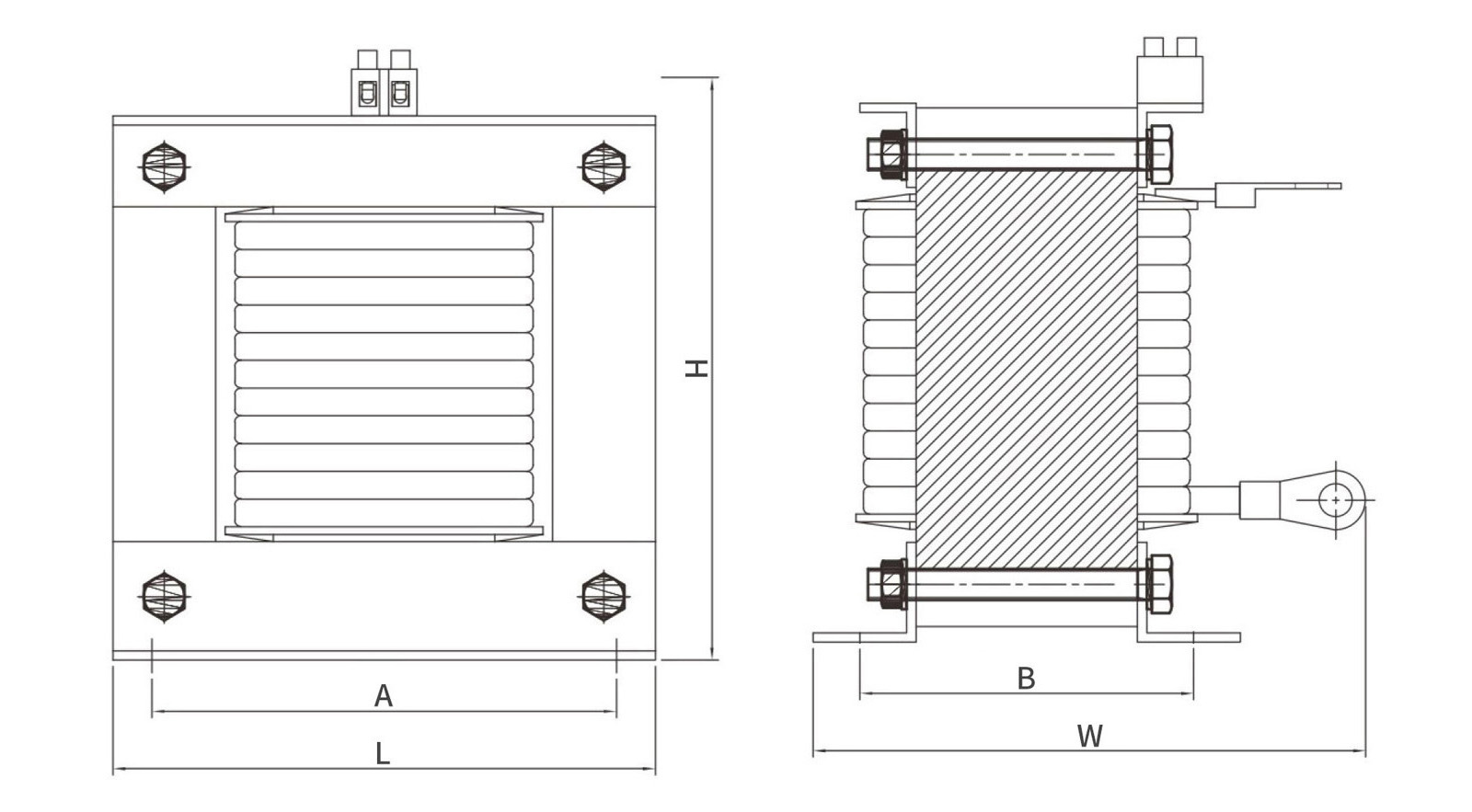

◎CKDG型電抗器示意圖
