◎產品簡述
交流異步電動機在額定電壓下起動時,初始起動電流是很大的,往往超過額定電流的許多倍(一般是5-7倍),為了減少起動電流,不使對電網造成影響,通常用降低電壓的方法來起動交流異步電動機,常用的降壓方法是采用電抗器或自藕變壓器,交流電動機的起動過程很短(一般數秒鐘至二分鐘),起動后就將降壓起動用的電抗器或自藕變壓器切除。該產品是根據高壓異步電動機的啟動特性設計的,匹配電動機功率220-14000kW。

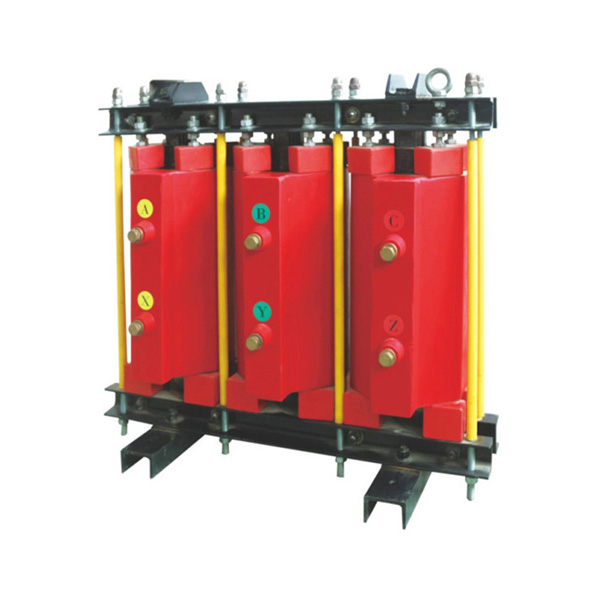

◎產品特點
1、QKSC啟動電抗器氧澆注式很好,它不會受到空氣、環境的影響而使絕緣降低,適用于各種場合的使用,確保使用的可靠性。QKSC型干式鐵芯啟動電抗器的鐵芯采用優良進口硅鋼片,芯柱經多個氣隙分成均勻小段,氣隙采用環氧布板作為隔絕,并采用高溫高強粘接劑,以保證氣隙在電抗器運行時不發生變化。
2、鐵芯端面采用優良硅鋼片端面膠,使硅鋼片牢固地結合在一起,大大減小了運行中的噪音,并具有較好的防腐性能。
3、線圈繞包式結構,線圈主絕緣采用玻璃纖維浸漬環氧樹脂,熱烘固化后在真空下浸以耐高溫絕緣漆,該線圈不但絕緣性能好,而且機械強度高,能耐受電機啟動時的大電流沖擊和冷熱沖擊而不開裂。
4、環氧澆注線圈不吸水、局部放電量低,可在惡劣環境條件下安全運行。
5、線圈上下端部采用環氧墊塊和硅橡膠防震墊,有效減小了線圈運行時的震動。
◎使用條件
1、海拔高度不超過1000米。
2、運行環境溫度為-25℃~+45℃。
3、安裝于戶內無劇烈震動,無任何有害氣體或粉塵的場合,無易燃易爆物品。
4、當起動時間滿2分鐘(一次或數次之和),應冷卻6小時才可再次起動。
◎性能參數
1、干式起動電抗器比傳統油浸電抗器、空心電抗器體積要小,具有重量輕、占空間小,結構簡單、安裝方便等特點。
2、耐溫等級達到F級(155℃):
3、干式鐵芯起動電抗器損耗低于油浸電抗器的損耗。
4、干式鐵芯起動電抗器的噪聲不大于國家標準(50dB)。

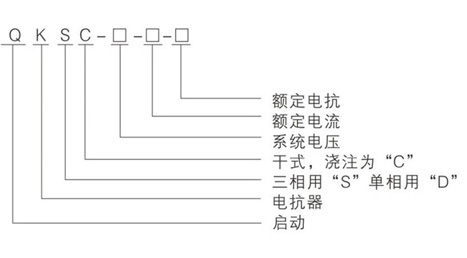

◎型號含義
◎6kV 10kV QKSC型干式鐵芯起動電抗器系列技術參數
型號 |
額定電壓 |
形式容量 |
額定電抗 |
額定電流 |
外形尺寸(見附圖) |
s |
b |
c |
d |
f |
h |
(kvar) |
(kv) |
(Ω) |
(A) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
QKSC-6-131-9.42 |
6 |
485 |
9.42 |
131 |
295 |
400 |
925 |
283 |
540 |
780 |
QKSC-6-155-7.93 |
571 |
7.93 |
155 |
295 |
400 |
925 |
283 |
540 |
800 |
QKSC-6-189-6.5 |
697 |
6.50 |
189 |
295 |
400 |
925 |
283 |
540 |
835 |
QKSC-6-223-6.48 |
967 |
6.48 |
223 |
310 |
400 |
970 |
294 |
540 |
895 |
QKSC-6-261-5.53 |
1131 |
5.53 |
261 |
310 |
400 |
970 |
294 |
540 |
940 |
QKSC-6-329-4.02 |
1305 |
4.02 |
329 |
325 |
400 |
1015 |
308 |
540 |
995 |
QKSC-6-466-3.18 |
2072 |
3.18 |
466 |
350 |
400 |
1090 |
319 |
540 |
1070 |
QKSC-6-556-2.45 |
2272 |
2.45 |
556 |
350 |
400 |
1090 |
319 |
540 |
11165 |
QKSC-6-726-1.78 |
2814 |
1.78 |
726 |
375 |
550 |
1165 |
332 |
740 |
1215 |
QKSC-10-86-20.1 |
10 |
447 |
20.10 |
86 |
290 |
400 |
910 |
277 |
540 |
925 |
QKSC-10-96-18.0 |
499 |
18.00 |
96 |
290 |
400 |
910 |
277 |
540 |
925 |
QKSC-10-107-16.2 |
556 |
16.20 |
107 |
290 |
400 |
910 |
277 |
540 |
970 |
QKSC-10-119-14.6 |
618 |
14.60 |
119 |
295 |
400 |
925 |
283 |
540 |
990 |
QKSC-10-134-12.9 |
969 |
12.90 |
134 |
295 |
400 |
925 |
283 |
540 |
1030 |
QKSC-10-150-11.5 |
779 |
11.50 |
150 |
310 |
400 |
970 |
288 |
540 |
1020 |
QKSC-10-242-7.16 |
1257 |
7.16 |
242 |
325 |
400 |
1025 |
304 |
540 |
1125 |
QKSC-10-2/0-6.41 |
1403 |
6.41 |
270 |
325 |
400 |
1015 |
304 |
540 |
1170 |
QKSC-10-301-5.75 |
1564 |
5.75 |
301 |
335 |
400 |
1045 |
308 |
540 |
1095 |
QKSC-10-336-5.15 |
1746 |
5.15 |
336 |
350 |
400 |
1090 |
313 |
540 |
1005 |
QKSC-10-383-4.5 |
1990 |
4.52 |
383 |
350 |
400 |
1090 |
314 |
540 |
1105 |
