◎產品簡述
1、電源對其它設備有明顯的干擾(干擾、過壓)
2、電源相間電壓不平衡>額定電壓的1.8%
3、阻抗極低的線路(動力變壓器為變頻器額定值的10倍多)
4、在一條線路上為減小線電流而安裝的大量變頻器
5、使用cos <φ(功率因數)校正電容或功率因數校正單元
◎產品特點
1、額定工作電壓:380V/440V 50Hz
2、額定工作電流:5A至1600A @40℃
3、抗電強度:鐵芯一繞組3000VAC/50Hz/5mA/10s無
飛弧擊穿(工廠測試)
4、絕緣電阻:1000VDC絕緣阻值≥100MV
5、電抗器噪音:小于65dB(與電抗器水平距離點1米測試)
6、防護等級:IP00
7、絕緣等級:F級以上
8、產品執行標準:IEC289:1987電抗器
GB10229-88電抗器(eqv IEC289:1987)
JB9644-1999半導體電氣傳動用電抗

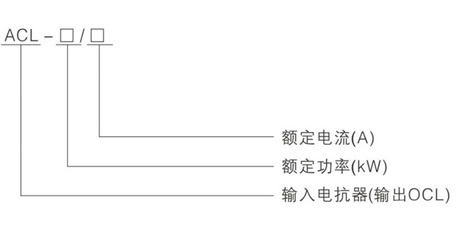

◎型號含義
◎ACL型輸入電抗器示意圖
◎技術參數
變頻器調速器功率KW |
進線電抗器電流(A) |
外形尺寸L×W×H(mm) |
A×B |
0.75(1.5) |
ACL-8 |
155*105*140 |
80*65-10 |
2.5 |
ACL-10 |
155*105*140 |
80*65-10 |
4 |
ACL-10 |
155*110*140 |
80*65-10 |
5.5 |
ACL-15 |
155*115*140 |
80*75-10 |
7.5 |
ACL-20 |
155*120*140 |
80*75-10 |
11 |
ACL-30 |
155*125*140 |
80*75-10 |
15 |
ACL-40 |
155*130*140 |
80*85-10 |
18.5 |
ACL-50 |
155*135*140 |
80*85-10 |
22 |
ACL-60 |
155*140*140 |
80*85-10 |
30 |
ACL-80 |
190*145*155 |
80*85-10 |
37 |
ACL-110 |
190*170*155 |
80*105-10 |
45 |
ACL-125 |
225*160*215 |
120*85-12 |
55 |
ACL-150 |
225*150*225 |
120*80-12 |
75 |
ACL-200 |
225*155*225 |
120*80-12 |
90(93) |
ACL-250 |
225*165*225 |
120*90-12 |
110 |
ACL-280 |
225*170*225 |
120*90-12 |
132 |
ACL-300 |
260*160*255 |
135*85-12 |
160 |
ACL-400 |
260*170*255 |
135*95-12 |
187 |
ACL-450 |
260*175*255 |
135*95-12 |
200 |
ACL-500 |
260*180*255 |
135*95-12 |
220 |
ACL-540 |
290*190*305 |
135*95-12 |
250 |
ACL-600 |
290*200*305 |
135*105-12 |
280 |
ACL-700 |
290*205*305 |
135*105-12 |
315 |
ACL-800 |
290*210*305 |
135*110-12 |
