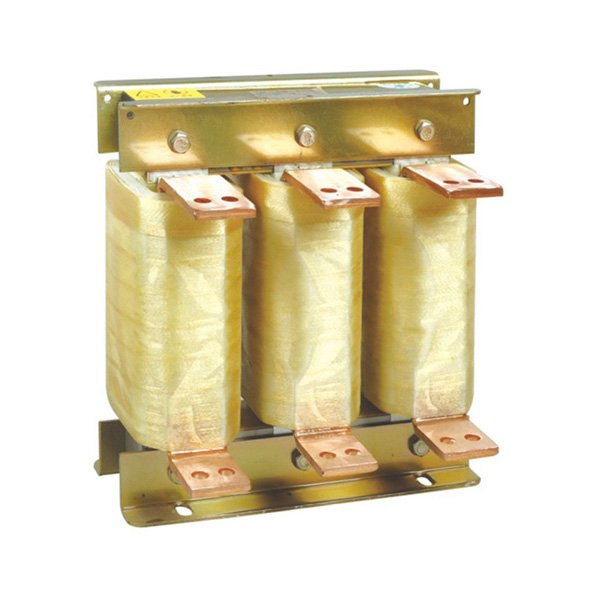

◎產品簡述
該系列為變頻器用出線電抗器用于變頻器輸出側端,與變頻器串聯,當?shù)蛪弘娋W(wǎng)中有大量整流、變流裝置等諧波
源時,其產生的高次諧波會嚴重危害主變及其它電器設備的安全運行。電抗器與變頻器相連接后,能有效吸收電網諧
波,降低高次諧波造成的漏電流,降低電機的噪音以及渦流損耗,用于平滑濾波,降低瞬變電壓dv/dt,延長電機壽命。
◎產品參數
1、壓降:1%-2%
2、額定工作電壓:φ380V/50Hz或660V/50Hz
3、額定工作電流:5A至2000A@40℃
4、抗電強度:鐵芯一繞組3000VAC10Ma/1min
5、絕緣電阻:鐵芯一繞組1000DC絕緣阻值>100MΩ
6、電抗器噪音:小于65dB(與電抗器水平距離1米測試)
7、防護等級:IP00
8、絕緣等級:F級以上
9、產品執行標準:IEC289:1987電抗器
GB10229-88電抗器(eqvIEC289:1987)
JB9644-1999半導體電氣傳動用電抗器

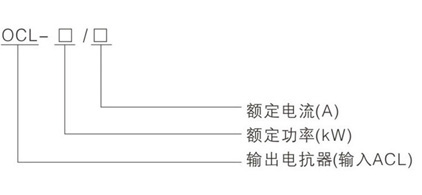

◎型號含義

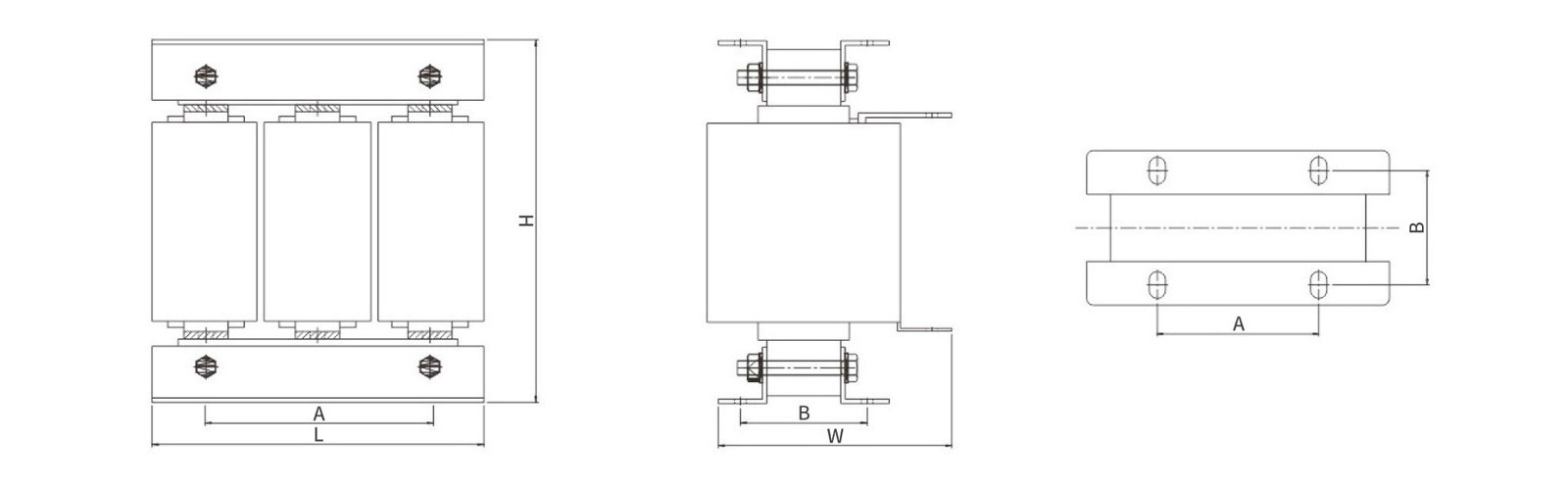

◎產品外形圖
◎型號含義
變頻器調速器功率KW |
進線電抗器電流(A) |
外形尺寸L×W×H(mm) |
A×B |
0.75(1.5) |
OCL-8 |
155*105*140 |
80*65-10 |
2.5 |
OCL-10 |
155*105*140 |
80*65-10 |
4 |
OCL-10 |
155*110*140 |
80*65-10 |
5.5 |
OCL-15 |
155*110*140 |
80*65-10 |
7.5 |
OCL-20 |
155*115*140 |
80*65-10 |
11 |
OCL-30 |
155*115*140 |
80*65-10 |
15 |
OCL-40 |
155*120*140 |
80*75-10 |
18.5 |
OCL-50 |
155*130*140 |
80*85-10 |
22 |
OCL-60 |
155*135*140 |
80*85-10 |
30 |
OCL-80 |
190*145*155 |
80*85-10 |
37 |
OCL-110 |
190*150*155 |
80*85-10 |
45 |
OCL-125 |
190*155*155 |
80*85-10 |
55 |
OCL-150 |
225*150*225 |
120*80-12 |
75 |
OCL-200 |
225*160*225 |
120*90-12 |
90(93) |
OCL-250 |
225*165*225 |
120*90-12 |
110 |
OCL-280 |
225*170*225 |
120*90-12 |
132 |
OCL-300 |
260*170*255 |
135*95-12 |
160 |
OCL-400 |
260*180*255 |
135*105-12 |
187 |
OCL-450 |
260*185*255 |
135*105-12 |
200 |
OCL-500 |
260*190*255 |
135*105-12 |
220 |
OCL-540 |
290*200*305 |
135*105-12 |
250 |
OCL-600 |
290*210*305 |
135*115-12 |
280 |
OCL-700 |
290*215*305 |
135*115-12 |
315 |
OCL-800 |
290*240*305 |
135*145-12 |
400 |
OCL-1000 |
290*260*305 |
135*165-12 |
500 |
OCL-1300 |
290*265*305 |
135*165-12 |
550 |
OCL-1500 |
290*270*305 |
135*175-12 |
