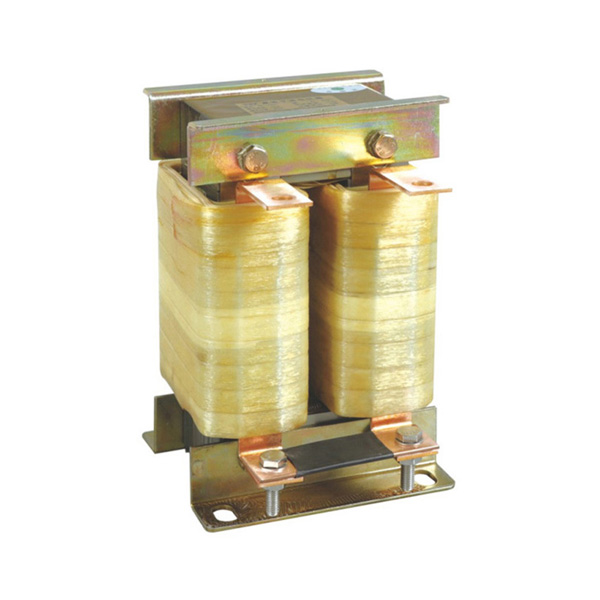

◎產品簡述
DCL系列直流平波電抗器用于整流回路之中,消除整流后的紋波脈動成份,這種紋波往往是有害的,需要由平波電抗器
加以抑制,抑制中頻電源分量對工頻電網的影響,并限制短路電流和濾波作用。平波電抗器在電路中主要用于改善電網質
量,提高功率因素之用。
◎產品特點
1、DCL系列直流平波電抗器均為鐵芯二柱框式結構,并由多個鐵芯餅迭
積而成,環氧樹脂澆灌牢固,并間有絕緣板隔離,不讓鐵芯出現磁
飽和,鐵軛為方軛,組裝后依靠拉緊螺桿上下壓緊,以減小噪音。
2、線圈由銅箔繞制,用優良絕緣材料包扎和絕緣浸漬處理。
3、線圈上下端部采用環氧墊塊和硅橡膠防震墊,有效減小了線圈運行
時的震動。
4、DCL系列平波電抗器結構緊湊、體積小、為干式自冷,有F級、H級
二種絕緣等級。

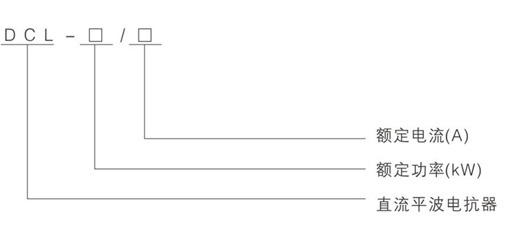

◎型號含義
◎技術參數
型號
|
電機功率(KW)
|
額定電流(A)
|
額定電感(MH)
|
外形尺寸(長×寬×高)
|
安裝尺寸(長×寬)
|
DCL-3A
|
0.75
|
3
|
28
|
115*140*110
|
90*65-6
|
DCL-6A
|
2.2
|
6
|
11
|
115*145*110
|
90*65-6
|
DCL-12A
|
3.7
|
12
|
6.3
|
115*150*110
|
90*75-6
|
DCL-23A
|
7.5
|
23
|
3.6
|
132*145*125
|
100*80-6
|
DCL-33A
|
15
|
33
|
2
|
132*150*125
|
100*80-6
|
DCL-40A
|
18.5
|
40
|
1.3
|
132*160*125
|
100*90-6
|
DCL-50A
|
22
|
50
|
1.08
|
132*165*125
|
100*100-6
|
DCL-65A
|
30
|
65
|
0.8
|
132*170*125
|
100*100-6
|
DCL-78A
|
37
|
78
|
0.7
|
150*170*135
|
120*103-8
|
DCL-95A
|
45
|
95
|
0.54
|
150*180*135
|
120*113-8
|
DCL-115A
|
55
|
115
|
0.45
|
150*160*185
|
120*100-12
|
DCL-160A
|
75
|
160
|
0.36
|
150*160*230
|
120*100-12
|
DCL-180A
|
90
|
180
|
0.33
|
150*170*230
|
120*110-12
|
DCL-200A
|
100
|
200
|
0.33
|
150*175*230
|
120*110-12
|
DCL-220A
|
110
|
220
|
0.26
|
180*180*255
|
135*105-12
|
DCL-250A
|
132
|
250
|
0.26
|
180*185*255
|
135*105-12
|
DCL-340A
|
160
|
340
|
0.17
|
180*190*255
|
135*105-12
|
DCL-460A
|
220
|
460
|
0.09
|
200*210*305
|
135*105-12
|
DCL-650A
|
315
|
650
|
0.072
|
200*220*305
|
135*115-12
|
DCL-900A
|
450
|
900
|
0.056
|
200*230*305
|
135*115-12
|
